КРАЛЯ 630
ПРОЕКТ СПОРТИВНОЙ
ТРЕЙЛЕРНОЙ ЯХТЫ |
А.Назаров / М.Ковалев
Севастополь, 2000 |

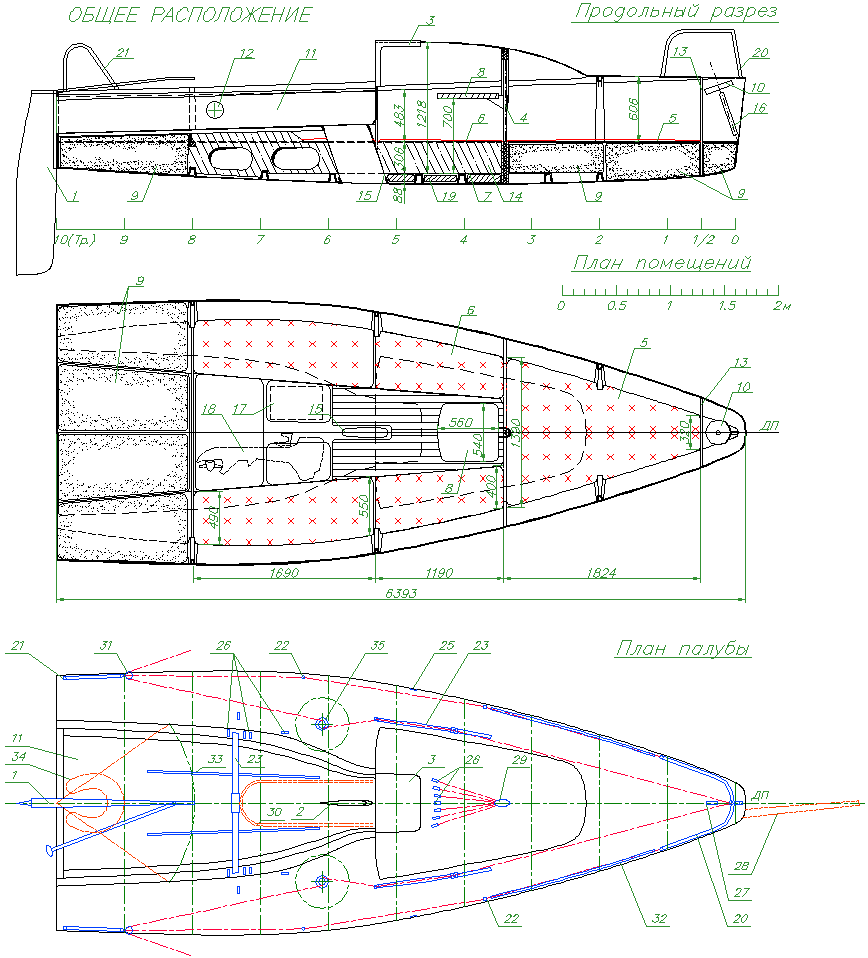

СПЕЦИФИКАЦИЯ ПО
ОБЩЕМУ РАСПОЛОЖЕНИЮ:
1 - рулевое устройство; 2 -
“падающий” бульбкиль; 3 – входной люк; 4 – подмачтовый пиллерс; 5 – койка двухместная;
6 – койка-диван; 7 – пайол; 8- стол поворотный; 9 - блок плавучести; 10 – барабан
закрутки стакселя; 11 – кокпит; 12 – лючок; 13 – переборка форпика; 14 – стенка
койки; 15 – колодец киля; 16 – талреп форштага; 17 - камбуз выдвижной; 18 –
подвесной мотор “по-походному”; 19 – внутренний балласт; 20 – носовой релинг;
21 – кормовой релинг; 22 – стойка леерного ограждения; 23 – погон стаксель-шкота;
24 – погон гика-шкота; 25 – вант-путенс; 26 – стопор; 27 - утка швартовная;
28 – бушприт; 29 – степс мачты; 30 – приспособление для подъема киля; 31 – блок
спинакер-шкота; 32 – фальшборт; 33 – упор для ног; 34 – спасательный прибор;
35 – шкотовая лебедка.
