Длина наибольшая, м |
5.90 |
5.50 |
5.53 |
6.12 |
Длина по КВЛ, м |
5.80 |
5.25 |
4.49 |
5.05 |
Ширина наибольшая, м |
2.50 |
2.45 |
1.96 |
2.38 |
Осадка, м |
0.26 / 1.70 |
0.25 / 1.15 |
0.6 / 1.2 |
0.25 / 1.25 |
Вес порожнем, кг |
830 |
600 |
630 |
915 |
Балласт, кг |
160 |
250 |
150 |
265 |
Площадь парусности, м2: |
- грот |
14.6 |
10.0 |
9.3 |
14.1 |
- стаксель |
5.8 |
8.5 |
4.36 |
9.1 |
- спинакер |
24 |
18.5 |
- |
25 |
Динамические характеристики: |
- относительная длина корпуса |
6.2 |
6.2 |
5.2 |
5.2 |
- относительная энерговооруженность |
4.9 |
5.1 |
4.3 |
4.9 |
Транспортабельность и хранение.
"Пилигрим 590" - это в полной мере автомобильная лодка: она не только перевозится на трейлере,
но по своим габаритам может храниться в стандартном гараже. Благодаря плоскому участку днища
на миделе и в корме, яхту можно вытаскивать на берег и хранить даже без кильблоков.

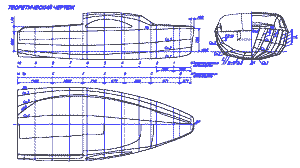

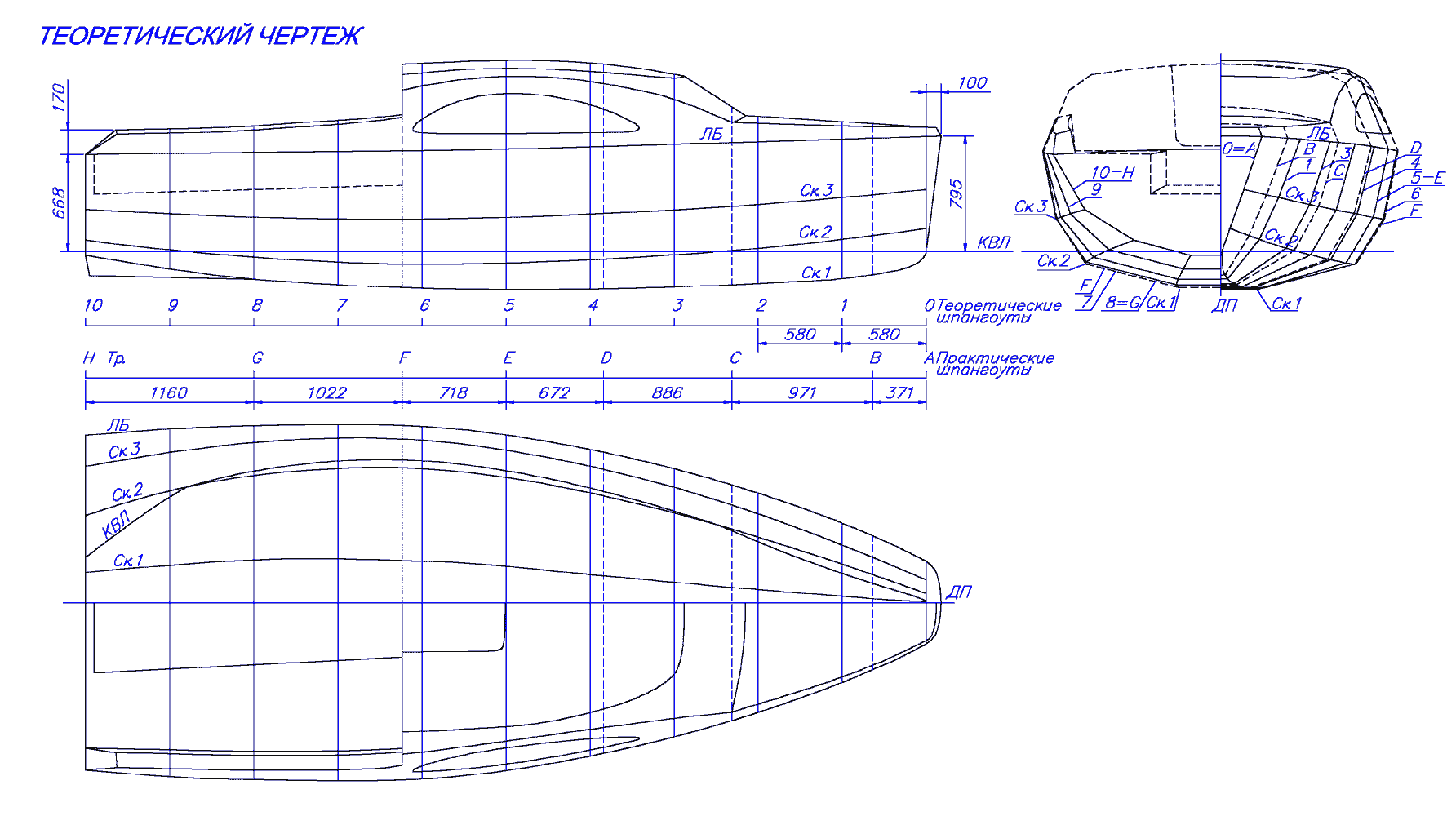

Архитектура корпуса и палубы.
Обводы корпуса многоскулые, с разворачивающейся на плоскость обшивкой; увеличенный объем
носа улучшает всхожесть на волну. Широкая кормовая оконечность и смещение центра величины
в корму на 6 % LWL обеспечивают правильную посадку яхты при нахождении экипажа в кокпите.
Применение надстройки "от борта до борта" позволяет получить более просторную каюту, упростить
постройку и существенно повысить остойчивость на больших углах крена. Если яхту положит
парусами на воду, объем надстройки создаст необходимый восстанавливающий момент, поэтому
нет необходимости использовать тяжелый балластный киль. Положительными сторонами такого
решения являются снижение веса на трейлере, уменьшение объема пенопласта, необходимого для
обеспечения аварийной плавучести.
Просторный самоотливной кокпит длиной 2.1 м - основное место пребывания экипажа в хорошую
погоду. Широкий входной люк используется также для эффективной вентиляции каюты.
Особое внимание уделено дизайну внешнего вида "Пилигрима": не секрет, что "самоделки" в
этом отношении зачастую сильно проигрывают. Поэтому применены более эстетичные многоскулые
обводы, граненая форма надстройки и "хитрые" контуры иллюминаторов. В то же время, экстерьер
яхты не должен быстро устареть, как это бывает с "ультрамодными" лодками.

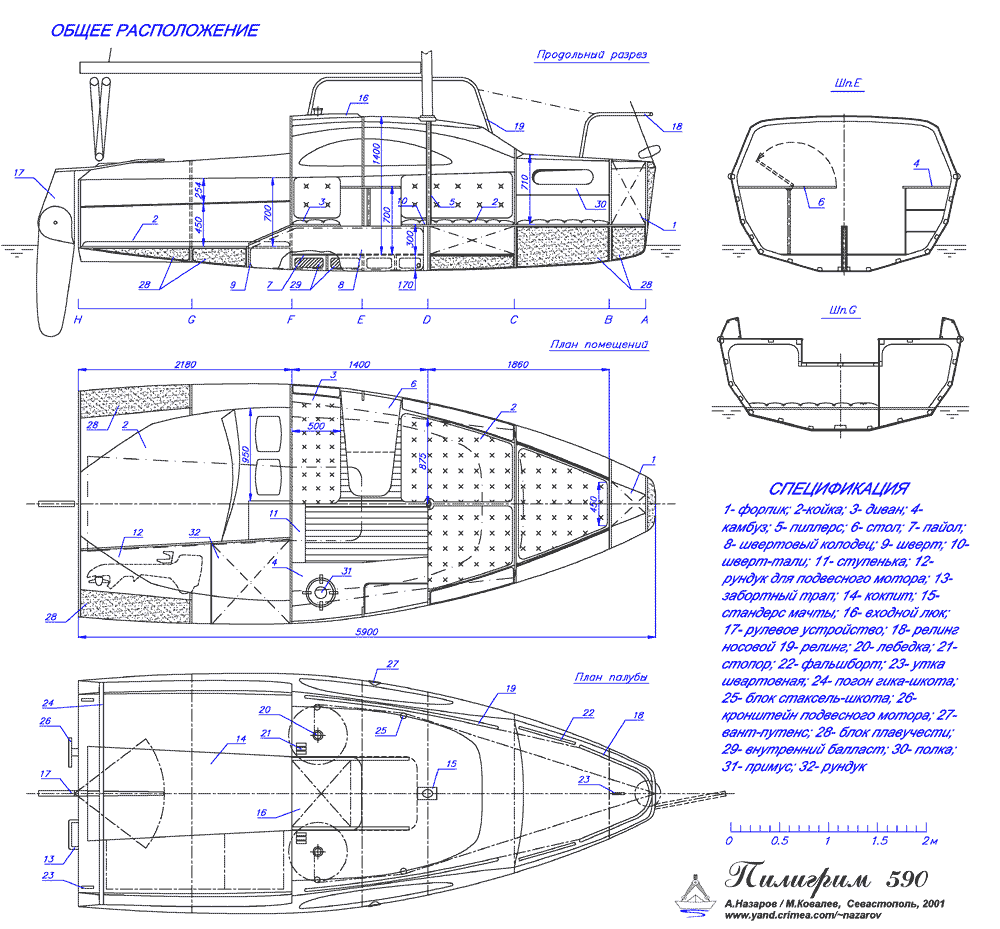

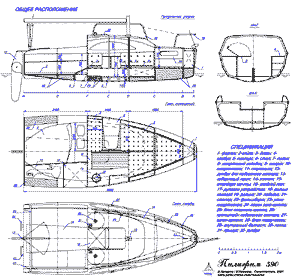

Общее расположение.
"Пилигрим 590" имеет несимметричную компоновку каюты: за счет отказа от традиционной схемы
удалось повысить обитаемость и комфорт, и как нам кажется, наилучшим образом утилизировать
внутреннее пространство. Эффект объемности помещений усиливается просторной надстройкой
и большими иллюминаторами.
В форпиковой части яхты выгорожен рундук; сдвоенная носовая койка переходит в диван. У миделя
по левому борту расположен уютный обеденный уголок, по правому - просторный камбуз, высота
в каюте 1.35 м. Пространство под кокпитом отведено под двуспальную койку. Для хранения подвесного
мотора, газового баллона и шкиперского имущества используется изолированный рундук по левому
борту, доступный через открывающуюся банку кокпита.
Шверт и руль.
Шверт поворотного типа изготавливается из листового материала, он заподлицо убирается в
корпус яхты. Навесной руль имеет подъемное перо.

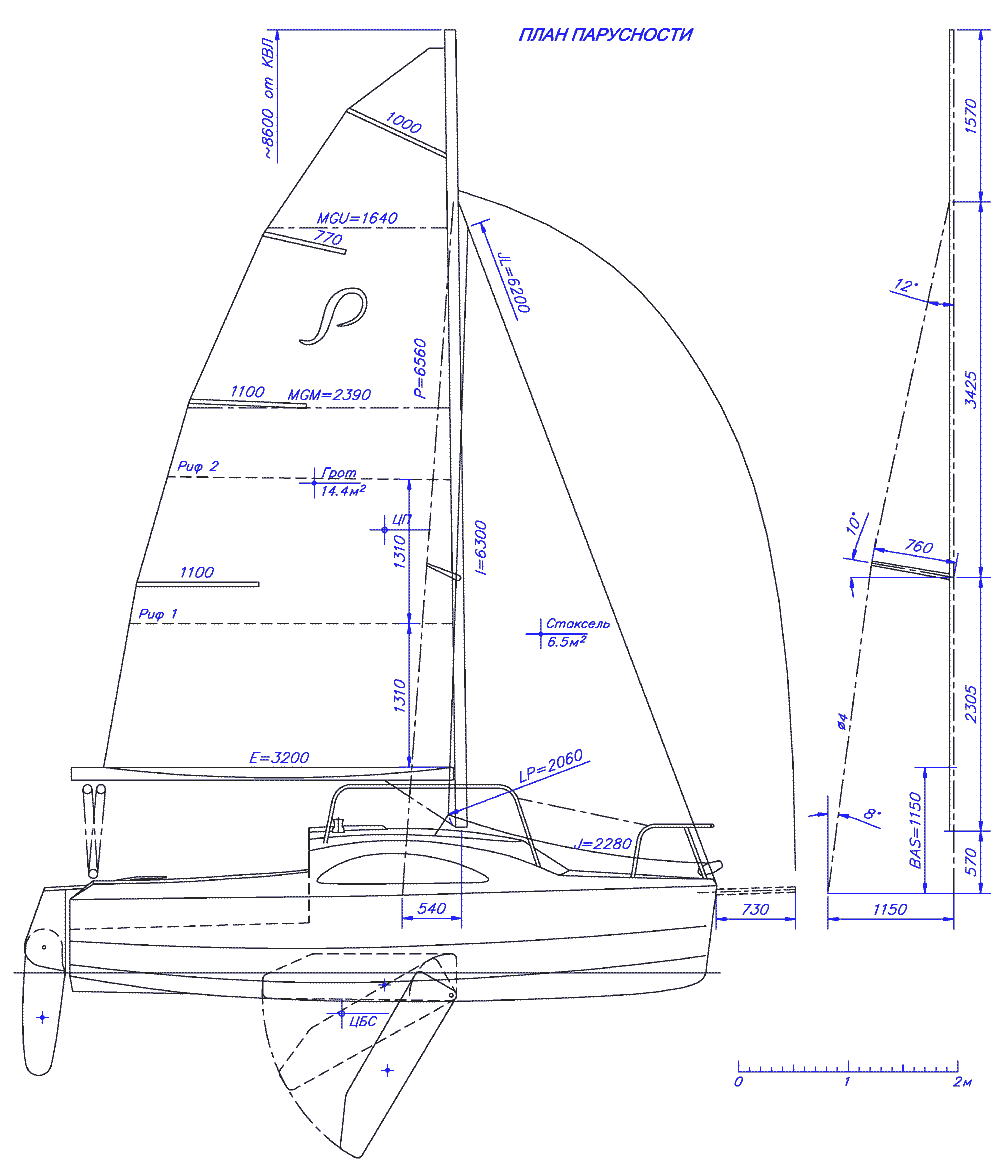

Парусное вооружение и палубное оборудование.
Мачта раскреплена штагом и одной парой вант, отнесенных в корму и проведенных через короткие
краспицы. Проектом предусмотрены грот с большим "серпом" и стаксель с закруткой; возможно
использование асимметричного спинакера. Небольшие размеры парусов позволяют обойтись минимальным
комплектом палубного оборудования.
Остойчивость, непотопляемость и ходовые качества.

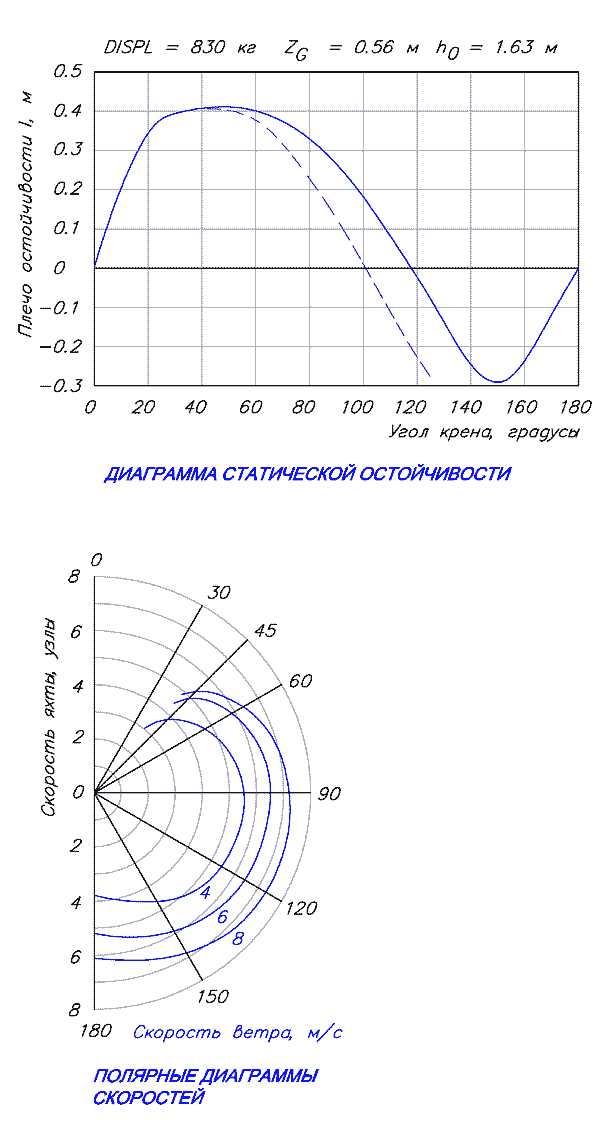

Увеличенная ширина по КВЛ придает яхте высокую начальную остойчивость. Как видно из приводимой
диаграммы остойчивости, применение надстройки существенно повышает остойчивость на больших
углах крена, по сравнению с "гладкопалубным" вариантом (показан пунктиром). Масса внутреннего
балласта, укладываемого в корпус "Пилигрима 590", должна составлять не менее 160 кг.
Непотопляемость яхты и экипажа обеспечивается 0.7 м3 пенопласта, расположенного в форпике,
под кормовой койкой и у бортов в корме.
Хотя от яхты не следует ожидать высоких результатов в гонках, тем не менее мы постарались
обеспечить ей неплохие ходовые качества. Увеличенная длина по ватерлинии и эффективная парусность
делают "Пилигрим" более быстроходным по сравнению с круизерами "Микро", не говоря уже об
"Ассоли".
|
