Начало статьи.
(для увеличения любого чертежа кликните по нему).

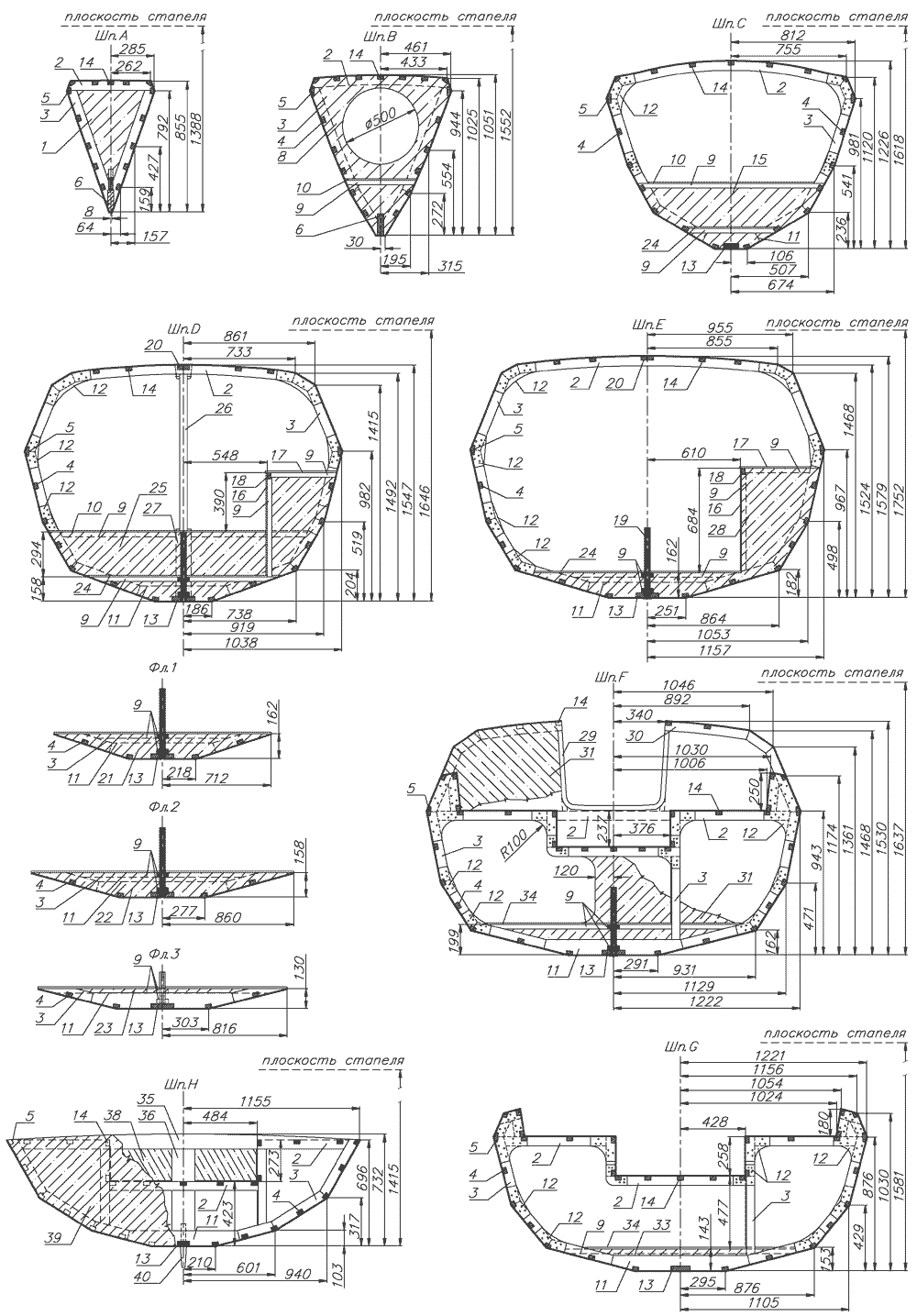

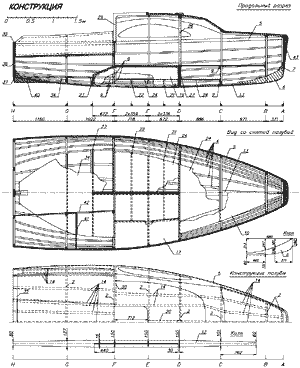

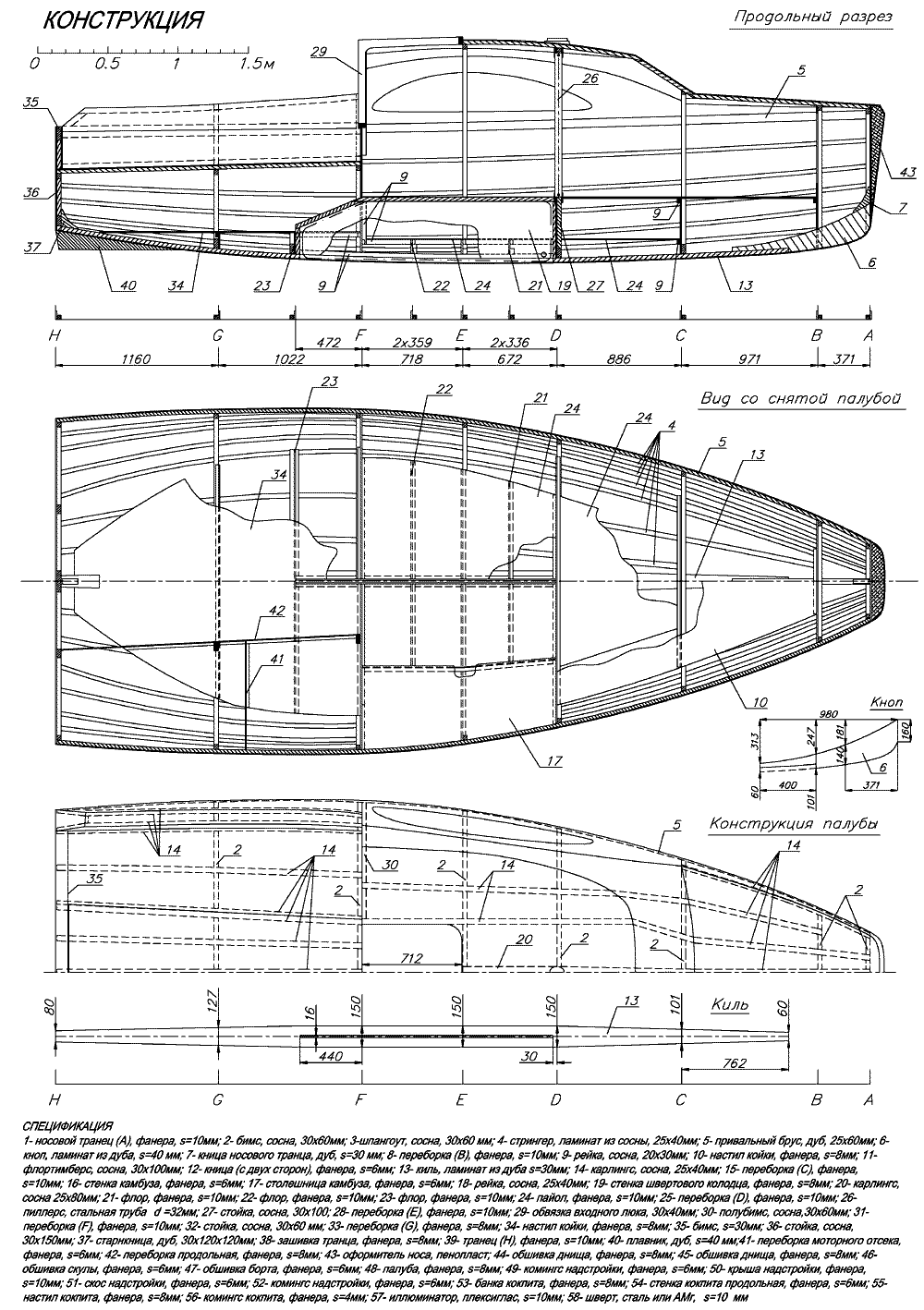

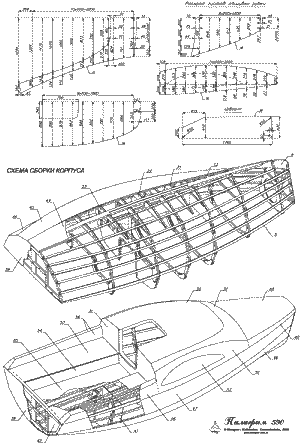

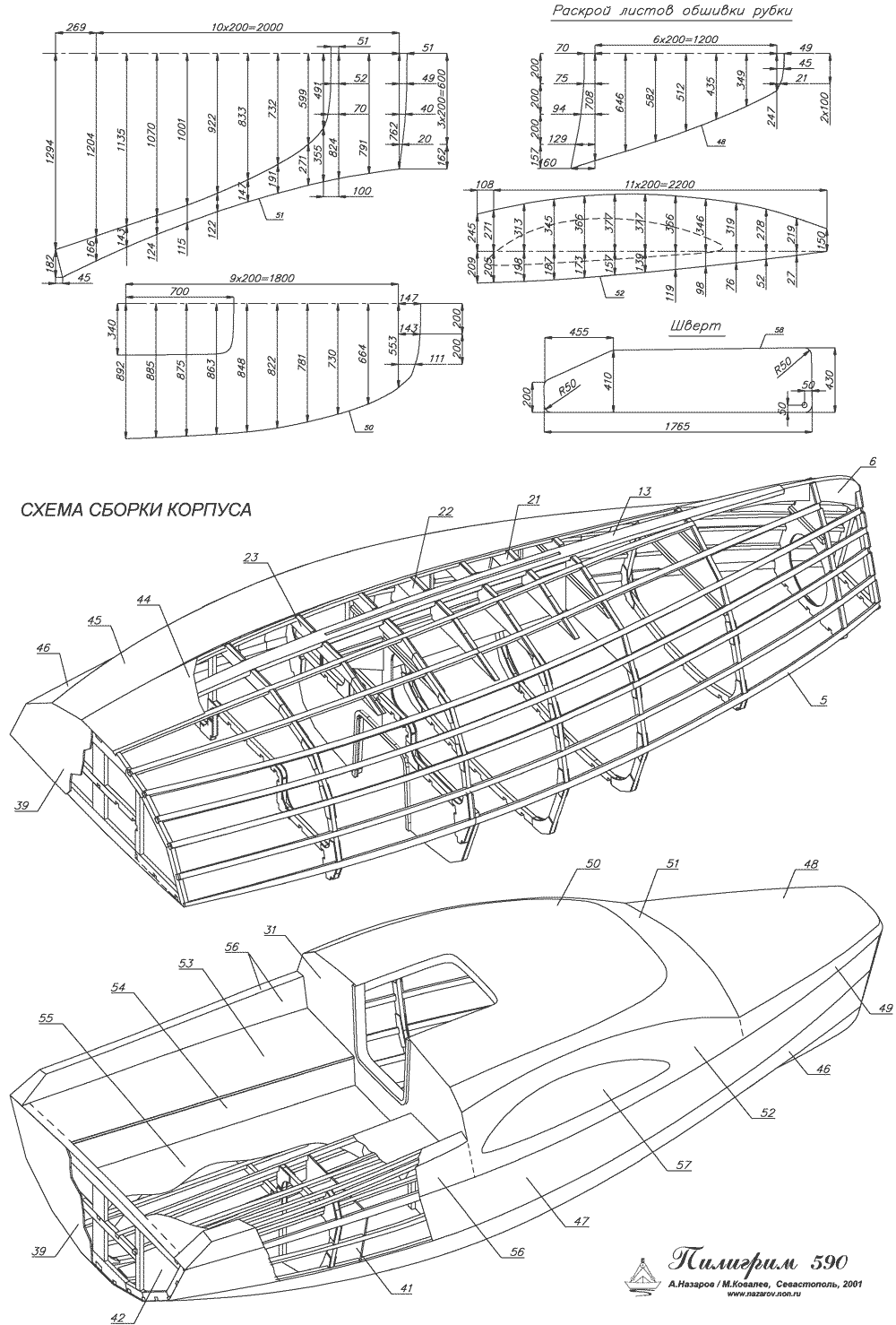

Сверху: теоретический чертёж. Справа: конструкция корпуса. Внизу слева: шпангоутные рамы. Внизу справа: раскрой обшивки рубки и схема сборки корпуса.
11.07.2003
